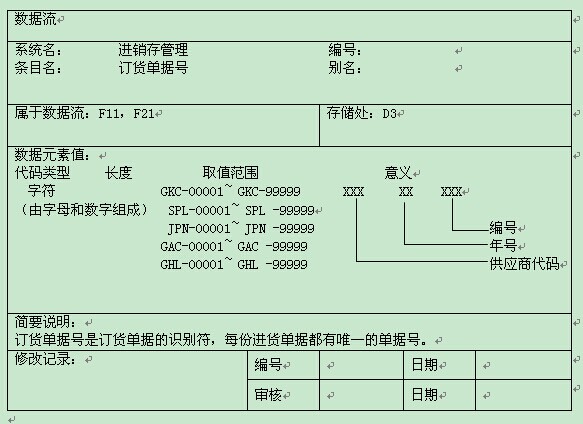

3.3基本加工說明

    數據流圖中所有不進一步分解的加工，稱為基本加工。基本加工是實現系統功能的基本組成部分，準確地，清晰地描述基本加工，是表達系統邏輯功能的關鍵。

3.3.1基本加工分析

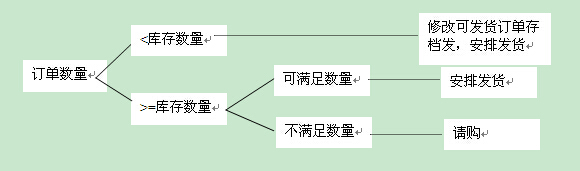

    自然語言的描述：

信息系統設計階段的主要目的是將系統分析階段所提出的反映公司信息需求的系統邏輯方案黑的成可以實施的基于計算機與通信系統的我更方案。這一階段的主要任務是從系統的總體目標出發，根據系統分析階段對系統邏輯功能的要求，并考慮到經濟、技術和運行環境等方面的條件，確定系統的總體結構和系統各組成部分的技術方案，合理選擇計算機和通信的軟，硬件設備，提出系統的實施計劃，確保總體目標的實現。

系統設計階段的主要活動包括：系統總體結構設計；詳細設計；系統實施進度與計劃的制定；系統設計說明書的編寫。

4.1軟件模塊結構設計

系統設計工作技術性強，涉及面廣，且內容復雜，必須要有科學的方法和設計工具做指導。在此，我們采用結構化設計的方法來實現系統總體功能，提高系統的各項指標，即將整個系統合理的劃分成各個功能模塊，正確地處理模塊之間和模塊內部的聯系以及它們之間的調用關系和數據聯系，定義各模塊的內部結構，通過對模塊的設計和模塊之間關系的協調來實現整個系統的功能。

HIPO技術，即用圖形方式表達一個系統的輸入和輸出功能，以及模塊的層次。HIPO技術包含兩個方面的內容：

（1）HIPO分層圖。用此圖表示自頂向下分解所得系統的模塊層次結構

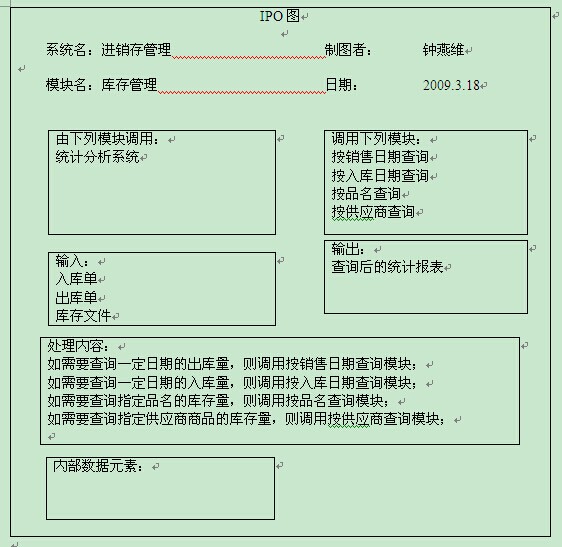

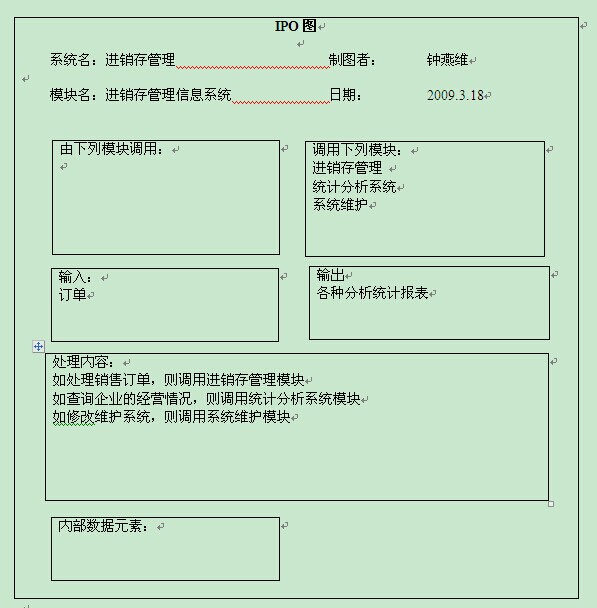

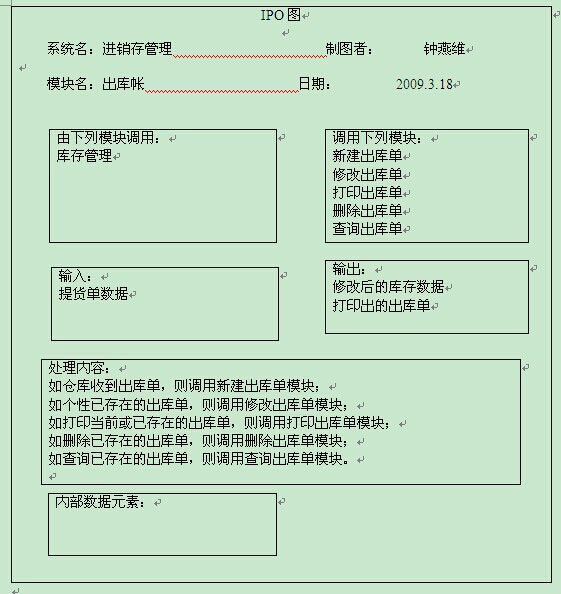

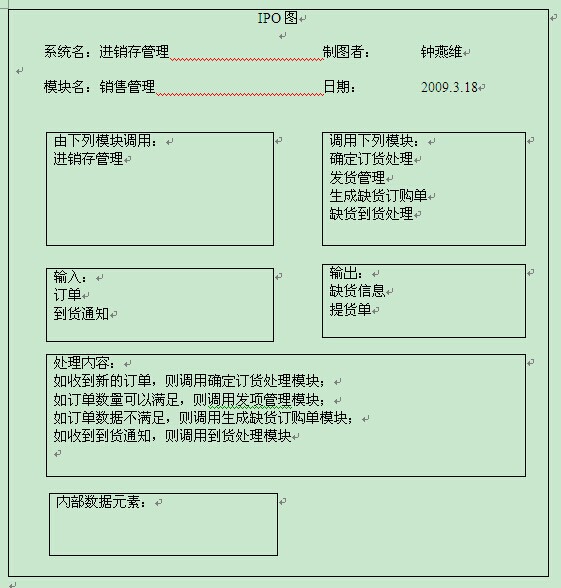

（2）IPO圖（輸入－處理－輸出圖），此圖描述分層圖中一個模塊的輸入、輸出和處理內容。

應用HIPO技術可以進行系統設計、評價，在系統實施之前加工和修改已設計的系統。HIPO圖清晰易懂，可以使用戶、管理人員和其他系統建設者很方便地理解系統的程序結構，也有利于程序的編寫和系統的維護。

4.1.1HIPO分層圖

首先繪制HIPO分層圖。HIPO分層圖用一個方塊代表一個模塊，方塊內可寫出標識此模塊的處理功能或模塊名。模塊之間的調用關系用聯結兩模塊的直線表示。采用自頂向下擴展的方法先畫綜合性較強、層次較少的模塊結構，然后再根據需要一步一步擴充，直到每個模塊的處理功能和規模符合系統分解的原則。

應用HIPO技術可以進行系統設計、評價，在系統實施之前加工和修改已設計的系統HIPO清晰易懂，可以使用戶、管理人員和其他系統建設者很方便地理解系統的程序結構，也有利于程序的編寫和系統的維護。

現以進銷存管理信息系統為對象，根據系統分析的結果，按照結構化的系統設計方法，應用HIPO技術進行模塊結構設計，如圖4.1所示：

圖4.1  HIPO分層圖
