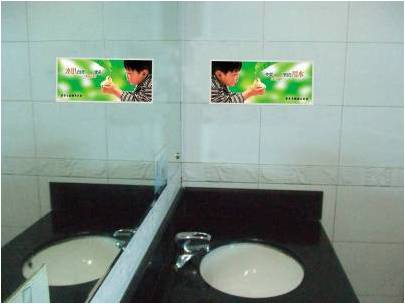

19、洗手池標示方法

1.此標準為倡導性標識，主要是警示人們節約用水，各單位張貼任意節約用水宣傳畫。
2.張貼在各洗手池的旁邊。
3.統一單位張貼位置應該統一。

四、生產線布局類

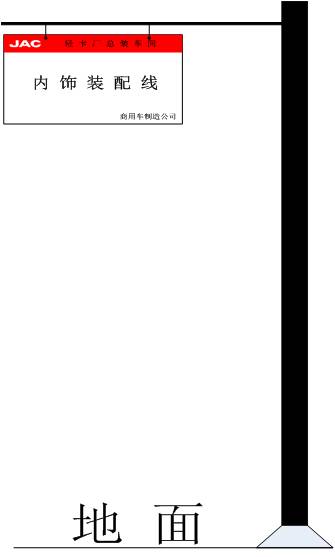

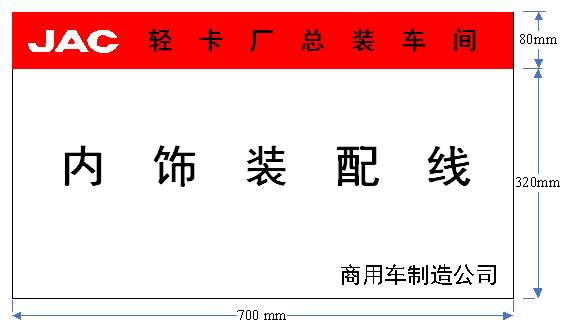

1、生產線標示方法

1.在流水線的線頭和線尾上方明顯位置懸掛（如圖）。
2.規格：長：700mm寬：400mm
3.表頭部分：填寫生產線所在的專業廠和車間名稱，字體：黑體加粗。
4.主體部分：生產線的全名，黑體加粗。
5.底部部分：標注“商用車制造公司”字樣，字體為黑體加粗
6.PC板，雙面印刷。

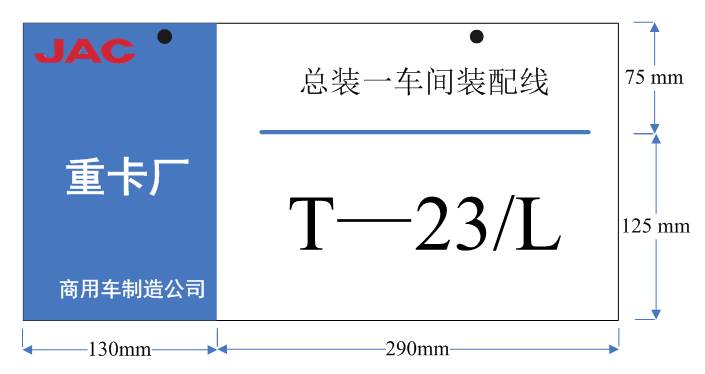

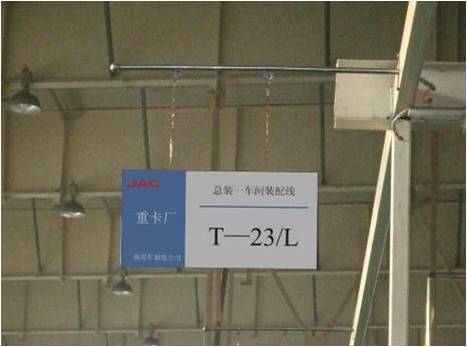

2、工位標示方法
1.在生產線的一側正上方懸掛標識牌，且位置統一（如圖）
2.標識規格：長：400mm寬：200mm
3.版面左側部分：明確工位所在的專業廠，底色為藍色。
4.版面主體上半部分：明確工位所在的車間和生產線。
5.版面主體下半部分：明確工位的編號
6.PC板，雙面印刷
7.懸掛孔直徑：8mm

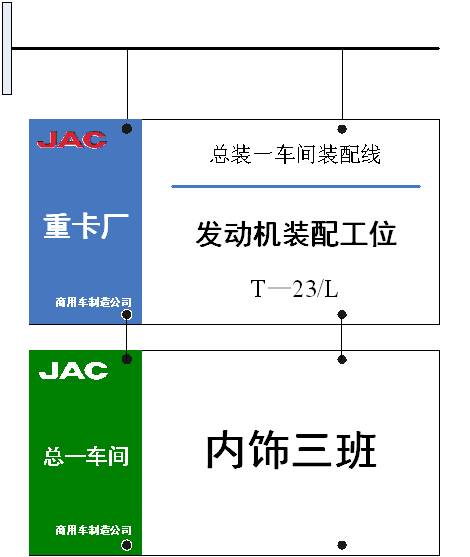

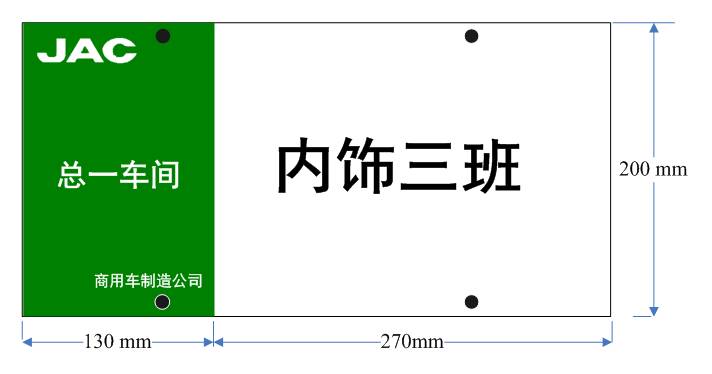

3、班組標示方法

1.在各班組的明顯位置懸掛，同一單位位置要統一；如是生產線的班組劃分，可以將工位牌懸掛與工位牌的下方。
2.規格：長：400mm寬：200mm
3.左側部分：如是流水線明確流水線名稱，非流水線明確所在的車間：底色為綠色（區別工位標識）
4.主體部分：明確班組全名。
5.PC板，雙面印刷。

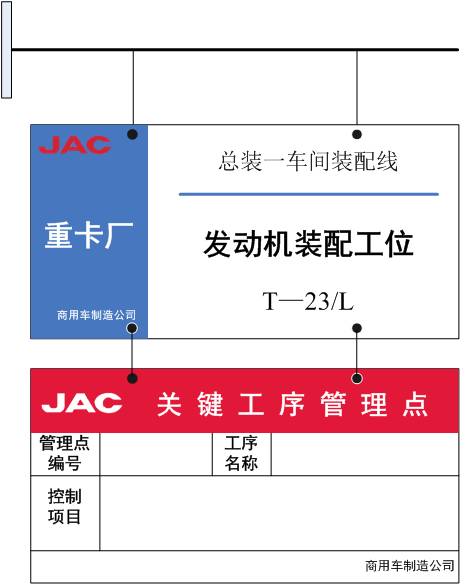

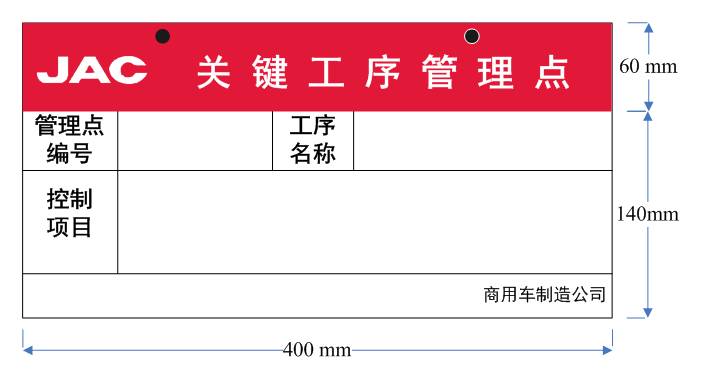

4、關鍵工序標示方法

1.各單位關鍵工序牌懸掛位置要統一，如是流水線的關鍵工序，可以將工序懸掛與工位牌的下方。
2.規格：長：400mm寬：200mm
3.上方表頭：底色為紅色（警示作用）寬：30mm。
4.主體部分：底色為白色;字體：黑體加粗，45PT。
5.PC板，雙面印刷。
6.懸掛孔：直徑8mm

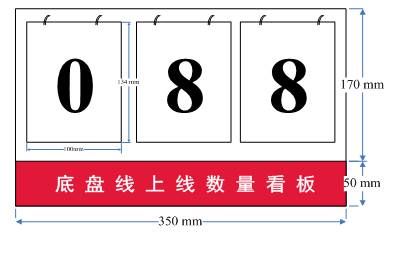

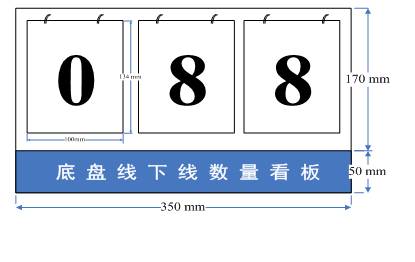

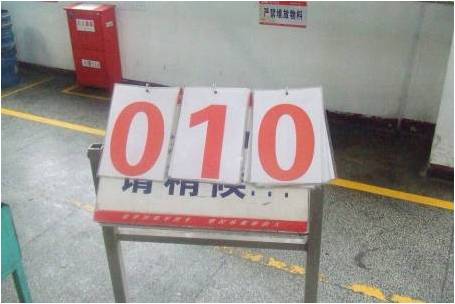

5、生產數據牌標示方法

1.放置在生產線頭和線尾的明顯處，各單位的位置應統一。
2.表頭部分：線頭標識（始發方）為紅色，線尾標識（接受方）為藍色；
3.主體部分：底色為白色，制作活頁的數字標識牌。
4.規格：長：350mm，寬：250mm

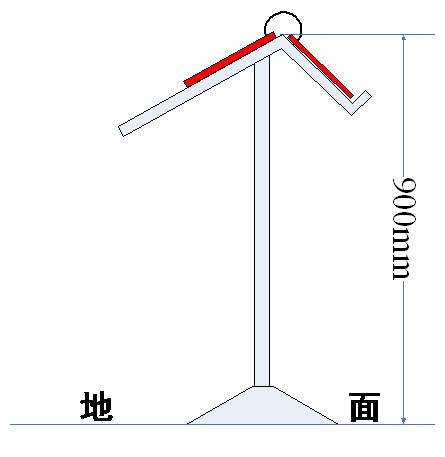

5.生產線頭的標識牌支架可以參考下圖。

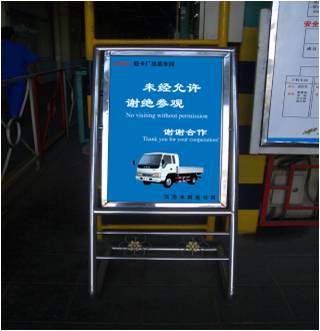

6、參觀提示牌標示方法

1.放置在生產現場的主要出入口，放置位置應固定。

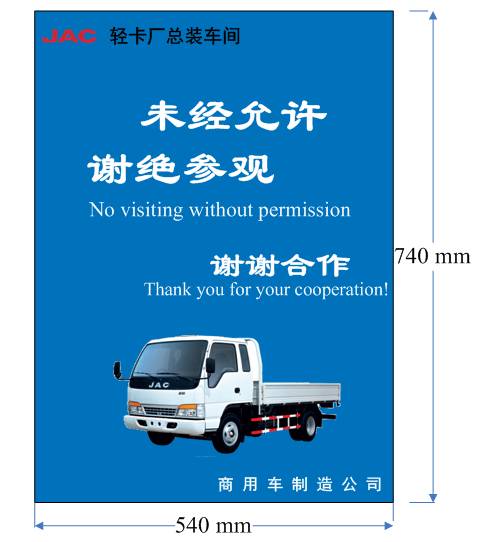

2.規格：長：540mm寬：740mm底色為藍色。
3.提示字體：隸書，英文：TimesNewRoman
4.圖片：可以將輕卡圖片更換所在單位生產產品的圖片。

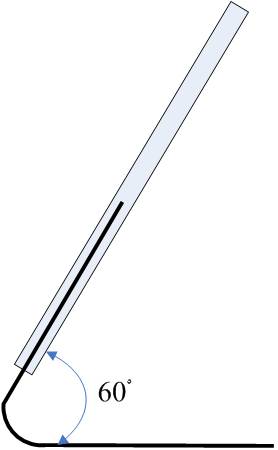

5.標識支架可以參考下圖。

五、地面、通道類

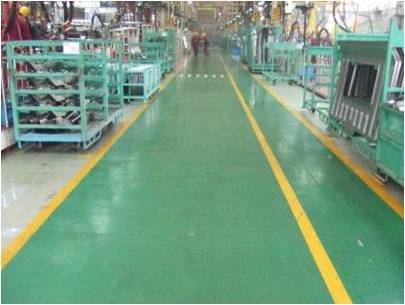

1、通道地面標示方法

1.在特定通道地面涂刷顏色，寬度400mm～1500mm。
2.材料為油漆。
3.主通道和VIP通道一般為綠色。
4.檢查通道為紫色。
5.安全通道為黃色或紅色。

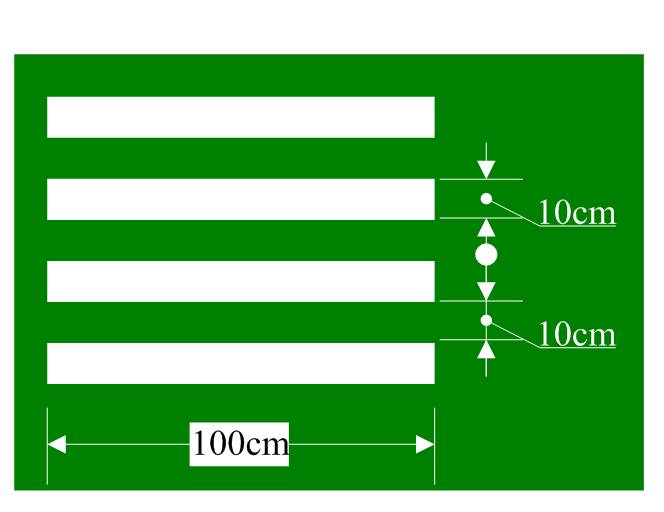

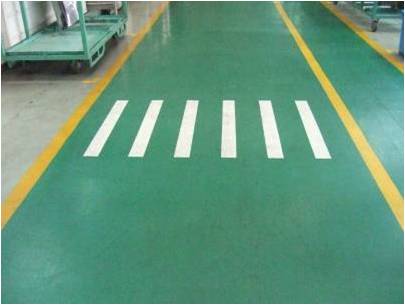

2、人行道斑馬線標示方法

1.顏色為白綠相間直條紋，綠色為底色，條紋寬度皆為80~150mm，長度為800mm～1500mm。
2.材料為油漆。

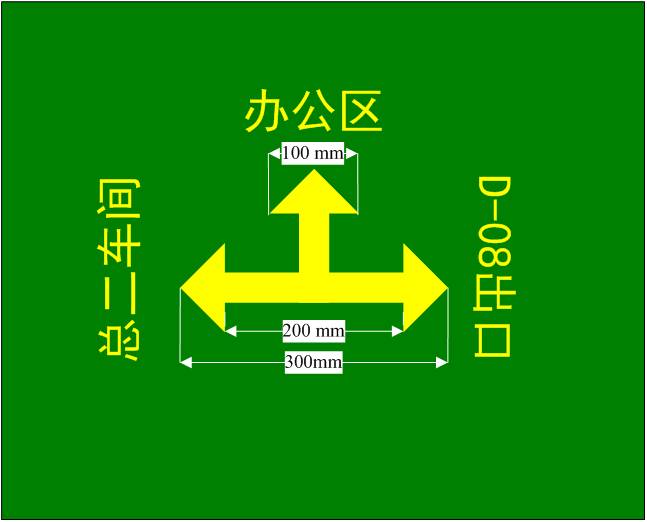

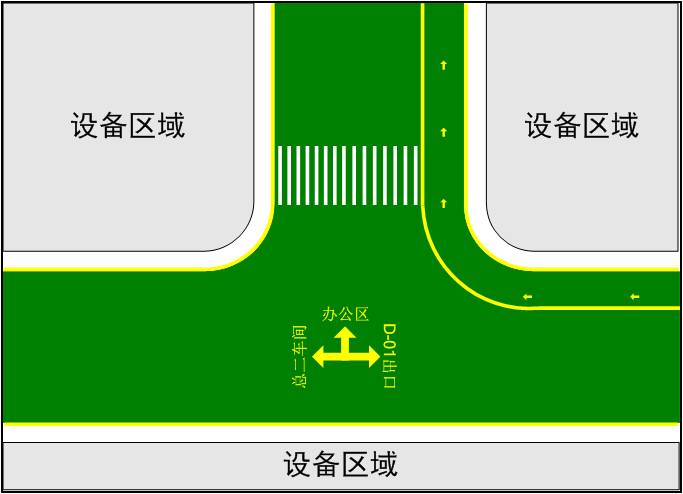

3、地面導向標示方法

1.在交叉路上附著通行方向引導標示板，標識板以附著在地面為原則，根據情況也可以附著在墻壁上。
2.規格如左圖所示，標識應用文字標明地點或方位。
3.所有標示均用黃色油漆。
5.中央線以及邊線的寬度是50mm。

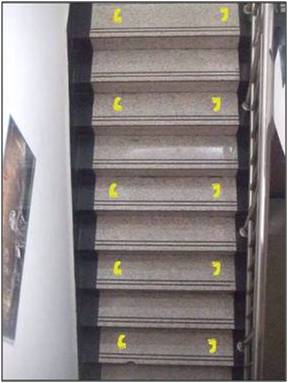

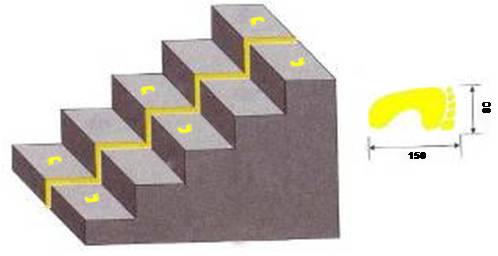

4、步行方向標示方法
1..走廊的寬度超過1800mm時或者樓梯寬度超過1500mm時標示中央線。
2..中央線規格：寬50mm黃色膠帶或油漆。
3.交叉路用虛線標示。
4.交叉路上附著方向引導標示5.步行標示規格:長200mmx寬100mm,顏色:黃色膠帶或油漆。（如圖所示）
